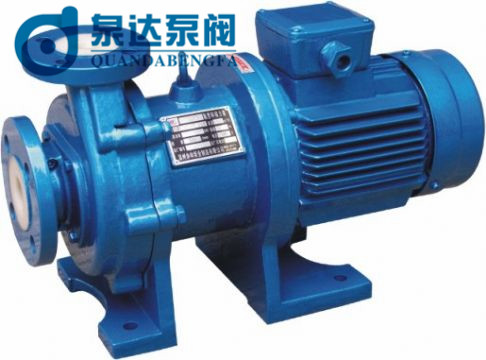

CQB-F型氟塑料磁力泵，是泉達泵閥本單位開發的新產品，并引進國外先進技術，采用聚偏二氟乙烯制造，該材料是目前世界上最優秀的耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化，無毒素分解等優點.
CQB-F型氟塑料磁力泵產品特點
氟塑料磁力泵的設計不僅具有普通磁力泵的結構緊湊，外型美觀，體積小，躁聲低，運行可靠等優點，且其過流部件全部采用目前世界上耐腐蝕性能最優秀“塑料王”(氟塑料)制造，隔離套采用特殊材料制造，具有高強度的力學性能，消除了普通磁力泵存在的磁渦流現象。因此，氟塑料磁力泵可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質而毫不受損。防漏設計取消了軸封，利用磁力偶合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。
分類：目前國內廠家生產的氟塑料磁力泵主要有：CQB型氟塑料磁力泵 、ZMD氟塑料自吸式磁力泵 、IMD型氟塑料磁力驅動泵等。由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。CQB-F氟塑料磁力泵設計獨特，無須機械軸封，絕對不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。
工作原理
驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、安全節能。堅固耐用的泵體結構雖然接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。氟塑料磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
主要用途
本產品廣泛適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業
使用溫度：-20℃至100℃。
性能參數：
流量：1.8-100m3/h
揚程：8-32m
電機功率：0.12-18.5KW
轉速：2900r/min
型號意義:
例如：CQB50-32-160F
CQB-磁力驅動離心泵
50-吸入口直徑
32-排出口直徑
160-葉輪名義直徑
F-氟塑料
|
性能參數表:
|
型 號
|
口徑
|
流量 (m3/h)
|
揚程 (m)
|
電機功率 (kW)
|
電壓
(V)
|
材質
|
|
進口
|
出口
|
|
CQB15-10-85F
|
15
|
15
|
1.8
|
8
|
0.12
|
220/380
|
聚
偏
二
氟
乙
烯
|
|
CQB20-15-105F
|
25
|
18
|
3
|
12
|
0.37
|
220/380
|
|
CQB32-25-125F
|
32
|
25
|
3.2
|
20
|
0.75
|
380
|
|
CQB32-25-145F
|
32
|
25
|
3.2
|
25
|
0.75
|
380
|
|
CQB40-32-115F
|
40
|
32
|
6.3
|
15
|
0.75
|
380
|
|
CQB40-32-145F
|
40
|
32
|
6.3
|
25
|
1.5
|
380
|
|
CQB40-32-160F
|
40
|
32
|
6.3
|
32
|
2.2
|
380
|
|
CQB50-40-125F
|
50
|
40
|
12.5
|
20
|
2.2
|
380
|
|
CQB50-40-160F
|
50
|
40
|
12.5
|
32
|
3
|
380
|
|
CQB65-50-125F
|
65
|
50
|
25
|
20
|
3
|
380
|
|
CQB65-50-160F
|
65
|
50
|
25
|
32
|
5.5
|
380
|
|
CQB80-65-125F
|
80
|
65
|
50
|
20
|
7.5
|
380
|
|
CQB80-65-160F
|
80
|
65
|
50
|
32
|
11
|
380
|
|
CQB100-80-125F
|
100
|
80
|
100
|
20
|
11
|
380
|
|
CQB100-80-160F
|
100
|
80
|
100
|
32
|
18.5
|
380
|
|
注：表中CQB32-25-125F----CQB100-80-160F都可配防爆電機
|
|
|
|

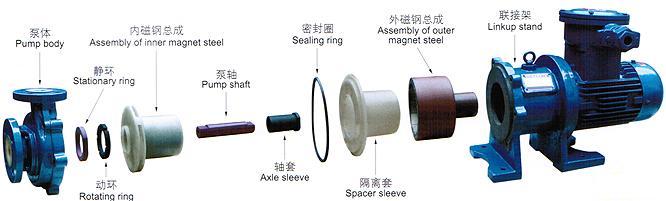

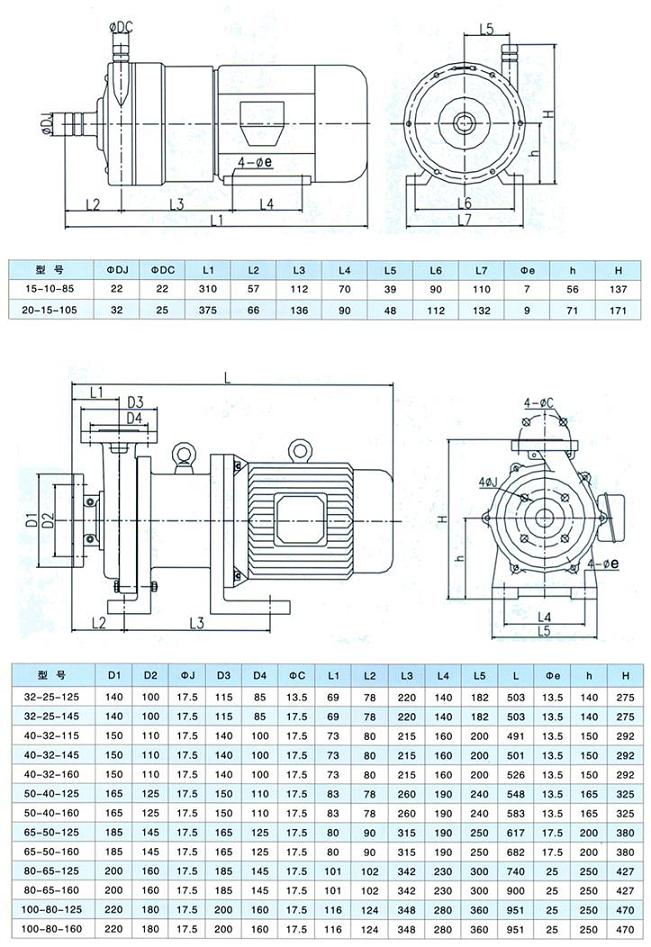

結構圖
安裝與調試
|
故障形式
|
產生原因
|
排除方法
|
|
泵不出水
|
1.水泵反轉
2.進水管道漏氣
3.泵腔蓄水不足
4.電壓太高，啟動時聯軸器打滑
5.吸程太高
6.閥門沒有打開
|
1.改變電機接線
2.杜絕漏氣
3.增加蓄水量屯
4.調正電壓
5.降低泵安裝位置
6.校正或更改閥門
|
|
流量不足
|
1.吸入管徑太小或淤塞
2.葉輪流道阻塞
3.揚程過高
4.轉速不夠
|
1.調換或清洗進水管
2.清洗葉輪
3.開大出水閥
4.恢復額定轉速
|
|
揚程過低
|
1.流量過大
2.轉速太低
|
1.關小出水閥
2.恢復額定轉速
|
|
噪音太大
|
1.泵軸嚴重磨損
2.軸承嚴重磨損
3.外磁鋼或內磁鋼與隔離套接觸
4.動靜環磨損葉輪與泵體研磨
|
1.更換泵軸
2.更換軸承
3.拆除泵頭重新組裝
4.更換動靜環
|
|
漏 液
|
密封墊川損壞
|
更換密封墊川
|
（一）磁力泵應水平安裝，不宜豎立，塑料泵體不得承受管路重量，對于特殊要求垂直安裝的場合，電機務必朝上。
（二）當抽吸液面高于泵,心線時，起動前打開吸入管道閥門即可，若抽吸液面低于泵軸心線時， 管道需配備底閥。
（三）泵使用前應進行檢查，電機風葉轉動要靈活，無卡住及異常聲響，各緊固件要緊固。
（四）檢查電機旋轉方向是否與磁力泵轉向標記一致。
（五）電機啟動后，?慢打開排出閥，待泵進入正常工作狀態后，再將排出閥調到所需開度。
（六）泵停止工作前，應先關閉排出閥門，然后切斷電源。
使用注意事項
（一）因碰力泵軸承的冷卻和潤滑是靠被輸送的介盾，所以絕對禁止空運轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
（二）被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
（三）泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
（四）被榆送的介質應在泵材允許范圍內。氟塑料泵的使用溫度最低不能低于零下30℃最高不能超過100℃。輸送吸入壓力不大于0.2MPa，最大工作莊力1.6MPa，密度不大于1600Kg/m3，粘度不大于30 X10-6m㎡/s的不含硬顆粒和纖維的液體。
（五）對于輸送液為易沉淀結易的介質，使用后應及時清洗，排凈泵內積液。
（六）磁力泵正常運行1000小時后，應拆檢軸承和端面動環的磨損情況，并更換不宜再用的易損件。
